Mathématiques,
Brevet Centre étranger 2017.
|
|
En
poursuivant votre navigation sur ce site, vous acceptez l’utilisation
de Cookies vous proposant des publicités adaptées à vos centres
d’intérêts.
|
|
.
.
|
|
|
|
|
|
|
|
Exercice 1. 6 points
Pour chacune des affirmations suivantes, dire si elle est vraie ou
fausse. Chaque réponse doit être justifiée.
Affirmation 1
:
Un menuisier prend les mesures suivantes dans le coin d'un mur à 1
mètre au-dessus du sol pour construire une étagère ABC :
AB = 65 cm ;
AC = 72 cm et BC = 97 cm
Il réfléchit quelques minutes et assure que l'étagère a un angle droit. Vrai.
BC 2 = 97 2 = 9409 ; AB 2+AC 2=65 2+72 2=9409
; BC2 =AB2+AC2.
D'après la récioroque du théorème de Pythagore, le triangle ABC est
rectangle en A.
Affirmation
2 :

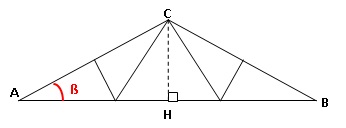

Les normes de construction imposent que la pente d’un toit représentée
ici par l’angle ß doit avoir une mesure comprise entre 30° et 35°.
Une coupe du toit est représentée : AC = 6 m et AH = 5 m. H est le
milieu de [AB].
Le charpentier affirme que sa construction respecte la norme. Vrai.
cos ß =AH / AC = 5 / 6 ~0,833 ; ß ~33,6°.
Affirmation 3.
Un peintre souhaite repeindre les volets d’une maison. Il constate
qu'il utilise 1 / 6 du pot pour mettre une couche de peinture sur
l’intérieur et l’extérieur d’un volet. Il doit peindre ses 4 paires de
volets et mettre sur chaque volet 3 couches de peinture.
Il affirme qu'il lui faut 2 pots de peinture. Faux.
Pour trois couches sur un volet, il faut : 3 / 6 = 1 / 2 = 0,5.
Nombre de volets à peindre : 4 paires soit 8 volets.
Nombre de pots : 8 x0,5 = 4.
Exercice 2 : (7
points)
Partie 1 :
Pour réaliser une étude sur différents isolants, une société réalise 3
maquettes de maison strictement identiques à l’exception près des
isolants qui diffèrent dans chaque maquette. On place ensuite ces 3
maquettes dans une chambre froide réglée à 6°C. On réalise un relevé
des températures ce qui permet de construire les 3 graphiques suivants :
1. Quelle était la
température des maquettes avant d'être mise dans la chambre froide ? 20°C.
2. Cette expérience
a-t-elle duré plus de 2 jours ? Justifier votre réponse.
La température à l'intérieur des maquettes se stabilise à 6°C au bout
d'une durée supérieure à 55 h soit plus de deux jours.
3. Quelle est la
maquette qui contient l'isolant le plus performant ? Justifier votre
réponse.
La température dans la maquette B se stabilise à 6°C au bout de
70 h. Elle contient le matériau le plus isolant.
|
....
.....
|
Partie 2 :
Pour respecter la norme RT2012 des maisons BBC (Bâtiments Basse
Consommation), il faut que la résistance thermique des murs notée R
soit supérieure ou égale à 4. Pour calculer cette résistance thermique,
on utilise la relation : R = e / C
où e désigne l'épaisseur de l'isolant en mètre et C désigne le
coefficient de conductivité thermique de l'isolant. Ce coefficient
permet de connaître la performance de l'isolant.
1. Noa a choisi
comme isolant la laine de verre dont le coefficient de conductivité
thermique est : C = 0,035. Il souhaite mettre 15 cm de laine de verre
sur ses murs. Sa maison respecte-t-elle la norme RT2012 des maisons BBC
?
R = 0,15 / 0,035 ~4,3, valeur supérieure à 4, la norme est respectée.
2. Camille souhaite
obtenir une résistance thermique de R = 5. Elle a choisi comme isolant
du liège dont le coefficient de conductivité thermique est : C = 0,04.
Quelle épaisseur d'isolant doit-elle mettre sur ses murs ?
e = R C = 5 x 0,04 = 0,2 m ( 20 cm).
Exercice 3 : (6
points)
Voici les dimensions de quatre solides :
- Une pyramide de 6 cm de hauteur dont la base est un rectangle de 6 cm
de longueur et de 3 cm de largeur.
- Un cylindre de 2 cm de rayon et de 3 cm de hauteur.
- Un cône de 3 cm de rayon et de 3 cm de hauteur.
- Une boule de 2 cm de rayon.
1. a) Représenter
approximativement les trois premiers solides.
b) Placer les
dimensions données sur les représentations.
2. Classer ces
quatre solides dans l'ordre croissant de leur volume.
Cône : aire de base x hauteur / 3 = 3,14 x 32 x3 / 3~28,3 cm3.
Boule : 4/3 p r3 = 4 / 3
x3,14 x23 ~33,5 cm3.
Pyramide : aire de base x hauteur / 3 = 6
x 3 x 6 / 3 =36 cm3.
Cylindre : aire de base x hauteur = 3,14 x 22 x3 ~37,7 cm3.
Exercice 4 : (4
points)
Un fabricant de volets roulants électriques réalise une étude
statistique pour connaître leur fiabilité. Il fait donc fonctionner un
échantillon de 500 volets sans s'arrêter, jusqu'à une panne éventuelle.
Il inscrit les résultats dans le tableur ci-dessous.
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
1
|
Nombre
de
montée descente
|
entre
0 et 999
|
entre
1000 et 1999
|
entre
2000 et 2999
|
entre
3000 et 3999
|
entre
4000 et 4999
|
Plus
de 5000
|
Total
|
2
|
Nombre
de volets
roulant tombés en panne
|
20
|
54
|
137
|
186
|
84
|
19
|
500
|
1. Quelle formule
faut-il saisir dans la cellule H2 du tableur pour obtenir le nombre
total de volets testés ?
=SOMME(B2:G2)
2. Un employé prend
au hasard un volet dans cet échantillon. Quelle est la probabilité que
ce volet fonctionne plus de 3000 montées descentes ?
(186 +84 +19) / 500 = 289 / 500 = 0,578.
3. Le fabricant
juge ses volets fiables si plus de 95 % des volets fonctionnent plus de
1000 montées descentes. Ce lot de volets roulants est-il fiable ?
Expliquer votre raisonnement.
(54 +137 +186 +84 +19) / 500 = 0,96 ( 96
%), valeur supérieure à 95 %. Ce lot de volets est fiable.
|
|
|
Exercice
5 : (6 points)
Sarah vient de faire construire une piscine dont la forme est un pavé
droit de 8 m de longueur, 4 m de largeur et 1,80 m de profondeur. Elle
souhaite maintenant remplir sa piscine. Elle y installe donc son tuyau
d'arrosage.
Sarah a remarqué qu'avec son tuyau d'arrosage, elle peut remplir un
sceau de 10 litres en 18 secondes.
Pour remplir sa piscine, un espace de 20 cm doit être laissé entre la
surface de l’eau et le haut de la piscine.
Faut-il plus ou moins d'une journée pour remplir la piscine ? Justifier
votre réponse.
Volume d'eau dans la piscine = 8 x 4 x 1,6 = 51,2 m3 = 5,12
104 litres.
Durée du remplissage : 5,12 104 x18 / 10 = 92160 s = 1536
min = 25,6 heures.
Il faut plus d'une journée pour remplir la piscine.
|
|
|
|
Exercice
6 : (9 points)
Pour tracer une « rue », on a défini le tracé d'une « maison ».
1. Vérifier que d
est environ égal à 71 à l’unité près.
d est la diagonale d'un carré de côté 50 unités. d = 50 x 1,414 ~70,7
~71 unités.
2. Un point dans
une fenêtre d’exécution de votre programme a son abscisse qui peut
varier de - 240 à 240 et son ordonnée qui peut varier de -180 à 180.
Quel est le plus grand nombre entier n que l'on peut utiliser dans le
programme principal pour que le tracé de la « rue » tienne dans la
fenêtre de votre ordinateur où s'exécute le programme ?
Vous pourrez tracer sur votre copie tous les schémas (à main levée ou
non) qui auront permis de répondre à la question précédente et ajouter
toutes les informations utiles (valeurs, codages, traits
supplémentaires, noms de points...)
 n=
5.
3. Attention, cette
question est indépendante des questions précédentes et la « maison »
est légèrement différente.
Si on désire rajouter une sortie de cheminée au tracé de la maison pour
la rendre plus réaliste, il faut faire un minimum de calculs pour ne
pas avoir de surprises.
On suppose que : - les points H, E et A sont alignés ; - les points C,
M et A sont alignés ; - [CH] et [EM] sont perpendiculaires à [HA] ; -
AM = 16 ; - MC = 10
Calculer EM, HC et HE afin de pouvoir obtenir une belle sortie de
cheminée.
sin 30 = EM / AM ; EM = AM sin 30 = 16 x sin 30 = 16 x0,5 = 8.
sin
30 = HC / AC ; HC = AC sin 30 = (16+10) x sin 30 = 26 x0,5 = 13
EA = AM cos 30 = 16 cos 30.
HA
= AC cos 30 = 26 cos 30.
HE = AH-AE = 10 cos 30 ~ 10 x0,866 ~8,66.
|
Exercice 7 : (7 points)
Bob doit refaire le carrelage de sa cuisine dont la forme au sol est un
rectangle de 4 m par 5 m.
Il a choisi son carrelage dans un magasin. Le vendeur lui indique qu'il
faut commander 5 % de carrelage en plus pour compenser les pertes dues
aux découpes.
Le carrelage choisi se vend dans des paquets permettant de recouvrir
1,12 m2 et chaque paquet coûte 31 €.
1. Montrer que Bob
doit commander au moins 21 m2 de carrelage.
4 x 5 x1,05 = 21 m2.
2. Combien doit-il
acheter de paquets de carrelage ?
21 / 1,12 =18,75 ~19.
3. Quel sera le
coût de l’achat du carrelage de sa cuisine ?
19 x31 = 589 €.
4. Bob se rend
ensuite dans un autre magasin pour acheter le reste de ses matériaux.
Compléter la facture suivante.
Matériaux
|
Quantité
|
Montant
unitaire
Hors taxe
|
Montant
total
Hors taxe
|
Sceau
de colle
|
3
|
12
€
|
36
€
|
Sachet
de croisillons
|
1
|
7€
|
88-45-36=7 €
|
Sac
de joint de carrelage
|
2
|
45/
2 = 22,5 €
|
45
€
|
|
Total
Hors Taxe
|
88
€
|
TVA
( 20 %)
|
88
x0,20 =17,6 €
|
Total
TTC
|
88
+17,6 =105,6 €
|
..
|
|
