Influence d'une bobine dans un circuit électrique. Un circuit est constitué d'une source de tension idéale de fem E1, d'une bobine d'inductance L et de résistance r, d'un conducteur ohmique de résistance R1 de même valeur que r et de deux lampes identiques. E1 = 24 V ; L= 1 H ; r = R1 = 7 W. On suppose que chaque lampe a le même comportement électrique qu'un conducteur ohmique de résistance Rlampe.
Quelle lampe s'allume
la première ? Pourquoi l'autre
s'allume-t-elle avec retard ? La lampe L1 en série avec le
conducteur ohmique R1 s'allume la
première. La bobine
inductive introduit un retard à
l'établissement du courant dans
la branche contenant la lampe L2 :
celle-ci s'allume avec retard.
Justifier par un calcul d'ordre de grandeur le fait que le phénomène est détectable par un observateur. On prendra R~ 10W.

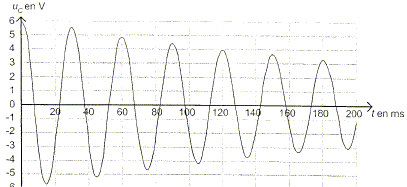

Vérification de la valeur de l'inductance de la bobine. On réalise le montage ci-dessous permettant d'enregistrer la décharge d'un condensateur de capacité C= 22 mF à travers la bobine. Le condensateur est initialement chargé sous une tension E2= 6,0 V ( commutateur en position 1) Après avoir basculé le commutateur en position 2, on enregistre l'évolution de la tension aux bornes du condensateur au cours du temps. Comment nomme t-on le régime correspondant à cette évolution de la tension uC aux bornes du condensateur ?
Au cours des échanges d'énergie entre condensateur et bobine, une partie de l'énergie est dissipée sous forme de chaleur ( effet Joule) dans les parties résistives ( résistance r de la bobine). Qualifiée l'évolution temporelle de l'énergie totale emmagasinée dans le circuit en choisissant un oiu plusieurs adjectifs parmi : périodique, croissante, décroissante, sinusoïdale.
Déterminer la valeur de la pseudo-période T puis l'inductance de la bobine. Conclure. La pseudo-période T est voisine de la période T0 du dipole LC si l'amortissement est faible.
Etude expérimentale de la luminosité d'une lampe dans un circuit inductif. La luminosité de la lampe est liée à la puissance électrique qu'elle reçoit. La puissance instantanée reçue par un dipôle soumis à une tension u(t) et traversé par un courant i(t) est : p(t) = u(t) i(t). Pour étudier l'évolution temporelle de cette puissance, on réalise le montage ci-dessous et on procède à une acquisition informatique des données. On utilise la lampe L1, la bobine d'inductance L, un conducteur ohmique de résistance R0=1 W et une source de tension continue de fem E. De quelle(s) manière(s) l'énergie reçue par la lampe est-elle transférée à l'environnement ?
A quels points du circuit ( A, B, C ou D) faut-il brancher les voies Y1 , Y2 et la masse M de l'interface pour enregistrer les tensions uR1 et uBD ?
A partir des grandeurs mesurées uR0, uBD et de la résistance R0 : exprimer la tension u(t) = uBC, l'intensité i(t) du courant électrique et la puisance p(t) reçue par la lampe. uR0 = R0 i(t) : i(t) = uR0/ R0. Additivité des tensions : uBD = uR0 + uBC ; u(t) =uBC = uBD - uR0. p(t) = u(t) * i(t) ; p(t) = (uBD - uR0)uR0/ R0. Pourquoi les élèves ont-ils choisi un conducteur ohmique dont la résistance est très faible ? 1er point : l'éclairement de la lampe doit être important en régime permanent : l'intensité du courant doit donc être assez grande. 2ème point : en régime permanent la bobine se compoerte comme u conducteur ohmique de résistance r. 3ème point : en régime permanent, la résistance totale du circuit est Rtotale = r+R0+Rlampe ; I= E/ Rtotale. L'intensité sera d'autant plus grande ( grande luminosité) que R0 sera plus petite. La figure ci-dessous représente l'évolution temporelle de la puissance électrique p(t) reçue par la lampe. On estime que pour pouvoir réveiller un individu, la lumière est suffisante lorsque la puissance atteint 90 % de sa valeur maximale. Déterminer la durée nécessaire pour permettre le réveil. Cette durée est-elle compatible avec l'utilisation d'un tel montage pour une lampe " à diffusion douce " ? Quels paramètre faudrait-il modifier pour contrôler la durée du phénomène ? Le réveil est trop brutal ( 1,3 s) : ce montage est incompatible avec une lampe " à diffusion douce ". La durée étant proportionnelle à L et inversement proportionnelle à Rtotale, on peut augmenter cette durée en : augmentant l'inductance L ; en diminuant la résistance Rtotale.
|
||||||||||||||||||||
|
||||||||||||||||||||
|
