bac S Liban 2007 : filtre pour enceinte, dipoles RC et LC d'après http://www.cpf.edu.lb/sphysique/ |
|||
|
|||

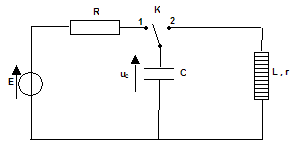

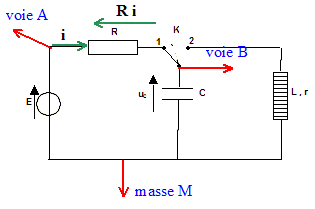

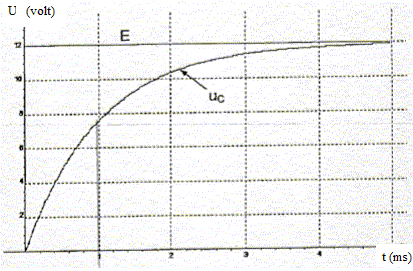

Une enceinte pour chaîne hi-fi est composée de plusieurs hauts parleurs : le plus petit les sons les plus aigus et le plus gros émet les sons les plus graves. Il est donc nécessaire de ne pas les alimenter de la même manière, ce qui est réalisé à l'aide d'un montage électrique de condensateurs et de bobines et appelé filtre. Condensateurs et bobines sont des composants incontournables en électricité. Nous allons voir comment déterminer leurs caractéristiques à partir du montage ci-dessous comprenant : Un générateur de tension constante continue E = 12 V ; une résistance R = 100 W ; un interrupteur K à trois points ; un condensateur de capacité C ; une bobine d'inductance L et de résistance r Aide au calcul : 0,37 x 12 4,4 ; 0,63 x 12 7,6 ; p = 3,14 3 ; p 2 10 I. Charge du condensateur Le condensateur étant déchargé, on place à t = 0, l'interrupteur K en position 1. Un système d'acquisition permet d'enregistrer les graphes des tensions E et uC en fonction du temps. On obtient les courbes :

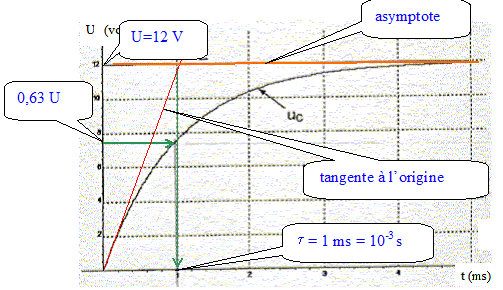

La constante de temps est noté t ; t = RC. Au bout d'une durée égale à 5t, le condensateur est pratiquement chargé. Evolution de uC : Equation différentielle régissant l'évolution de la tension uC aux bornes du condensateur lors de sa charge : Additivité des tensions : E = uc+Ri Or i= dq/dt et q= Cuc d'où i = C duc/dt. E= uc + RC
duc/dt.
(1) dériver uc par rapport au temps duc/dt = U/texp(-t/t ) repport dans (1) : E= U.[1 - exp(-t/t )] +RC U/t exp(-t/t ) E= U+U ( -1+RC 1/t ) exp(-t/t ) Cette égalité est vérifiée quel que soit le temps si U= E et si t =RC. Dimension de t par une analyse dimensionnelle. R : résistance soit tension divisée par intensité C capacité soit charge divisée par une tension ; or une charge est une intensité fois un temps d'où C : intensité * temps / tension Par suite RC a la dimension d'un
temps.

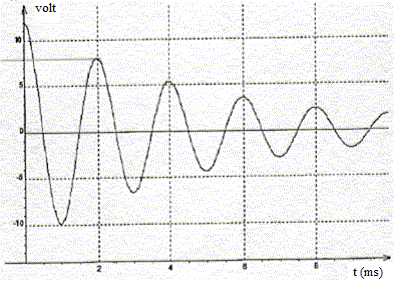

Le condensateur étant chargé, on bascule l'interrupteur en position 2 ; cet instant sera pris comme nouvelle origine des dates. De la même façon on enregistre l'évolution de la tension uC aux bornes du condensateur et on obtient la courbe suivante. On prendra C = 10 µF.

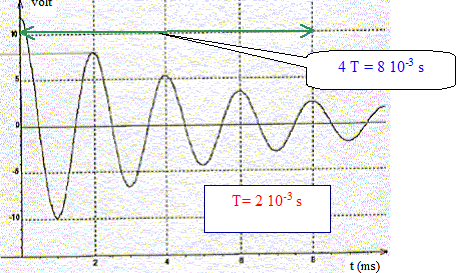

Pseudo-période voisine de la période propre du dipole LC T = 2p(LC)½. T2 = 4p2 LC ; L = T2 /( 4p2 C) avec C= 10-5 F. L= 4 10-6 / (4*10*10-5) =0,010 H. L'amortissement est la preuve que la bobine possède une résistance non nulle. A la date t = 2,0 ms , la tension aux bornes du condensateur passe par une valeur maximale voisine de 8 V ; l'intensité du courant est en conséquence nulle. Le condensateur stocke l'énergie du dipole (LC) sous forme d'énergie électrique. ½Cuc2 = 0,5 * 10-5 * 82 = 3,2 10-4 J. |
|||
|
|||
|
