Besançon d'après concours 2005 En
poursuivant votre navigation sur ce site, vous acceptez l’utilisation
de Cookies vous proposant des publicités adaptées à vos centres
d’intérêts.
|
||||||||||||||||||||||||||||||
| .
. |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
|
On désire préparer une solution aqueuse de étartrant à
cafetière pour une séance de TP. On dispose d'un sachet contenant 15 g
de détartrant pur , sous forme de poudre. Sur le sachet est représenté
le pictogramme ci contre : - Quelles précautions doit-on prendre pour manipuler le détartrant ? - On veut préparer V =500 mL de solution aqueuse de détartrant de concentration molaire C= 0,1 mol/L. Montrer que la quantité à prélever est 0,05 mol.. - La masse molaire M du soluté constituant le détartrant est M=97 g/mol. Calculer la masse m de soluté à peser pour réaliser la solution. - Etablir la liste du matériel à utiliser pour cette dissolution. substance irritante, nocive : port de blouse, lunnette et gants ; travail sous hotte. Quantité de matière (ol) = concentration (mol/L) * volume de la solution (L) =n = CV= 0,1*0,5 = 0,05 mol Masse (g) = masse molaire (g/mol) * quantité de matière (mol) = M n = 97*0,05 = 4,85 g. sabot de pesée et
spatule ; fiole jaugée 500 mL + entonnoir + pissette eau distillée.
On réalise le dosage pHmétrique de 20 mL de la solution précédente de détartrant de concentration molaire c= 0,10 mol/L. Faire un schéma annoté du dispositif. - Avec quel matériel prélever 20 mL de la solution à doser. - Dans la solution à doser on verse quelques gouttes d'un indicateur coloré: le bleu de bromothymol dont la zone de virage est : jaune |6,0 vert |7,6 bleu La solution devient jaune. Le détartrant est-il acide, neutre, ou basique ?
On prélève 20 mL de la solution à doser à l'aide d'une pipette jaugée + pipeteur ( système d'aspiration) A pH inférieur à 6, le bleu de bromothymol est jaune. Le détartrant est donc acide ( solution dont le pH est inférieur à 7 à 25°C)

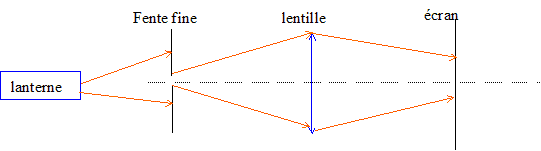

Afin de réaliser un montage d'optique, on a besoin d'une lentille convergente de distance focale f= 250 mm. Les lentilles sont rangées dans deux boîtes étiquetées avec les symboles : (boîte A) <----------> et boîte B >---------<. Dans quelle boîte trouvera-t-on la lentille ? - Afin de s'assurer de la lentille choisie, on approche celle-ci à quelques cm d'un texte. Si la lentille est bien convergente, le texte nous apparaît-il plus grand ou plus petit que la réalité ? - On collecte la lumière d'une source éloignée à l'aide de la lentille. En utilisant une feuille de papier, comment faire pour vérifier la valeur de la distance focale ? - Le montage réalisé est représenté ci-dessous :  L'image de la fente sur l'écran est floue. Pourquoi ? Comment modifier le montage pour que l'image de la fente sur l'écran soit nette ? (boîte A) <----------> symbole d'une lentille convergente. on approche celle-ci à quelques cm d'un texte. Si la lentille est bien convergente, le texte nous apparaît plus grand , la lentille fonctionnant comme une loupe. L'image d'un objet éloigné se forme dans le plan focal image de la lentille. Déplacer la feuille par rapport à la lentille jusqu'à obtenir une image nette sur la feuille de papier : la distance lentille-feuille de papier est égale à la distance focale. L'image de la fente sur l'écran est floue, car l'écran est trop près de la lentille ( l'image de la fente, donnée par la lentille, se forme derrière l'écran ) En déplaçant l'écran vers la droite ( lentille fixe), on finira par observer une image nette. Circuits électriques : Compléter le tableau suivant :
- Faire le schéma correspondant. - Le constructeur précise la puissance maximale admissible P= 0,25 watt pour le conducteur ohmique de résistance R= 100 ohms. P= RI². Déterminer l'intensité maximale admissible pour ce conducteur.
intensité maximale admissible pour ce conducteur : Imax
= racine carrée (P/R )= racine carrée (0,25 / 100) =0,05 A.
Un transformateur porte l'indication : primaire 220 V / secondaire 6 V. On alimente la bobine primaire avec une tension de 24 V. Indiquer la valeur de la tension lue au secondaire dans les deux cas suivants :
rapport de transformation : 220/6 = 36,66 Le transformateur modifie la valeur efficace d'une tension alternative ; il ne sert à rien en courant continu.
Risques très importants d'électrocution.
|
|||||||||||||||||||||||||||||
|
|
Que
signifie ce pictogramme ?
