Un immeuble comporte une grande façade vitrée de longueur L=16 m et de hauteur h= 3 m. En hiver la température moyenne extérieure est qe=0°C et la température moyenne intérieure est qi= 23°C. On donne les résistances superficielles interne et externes : Rsi= 0,13 m2KW-1 ; Rse= 0,04 m2KW-1 ; la conductivité thermique du verre est l=1,15 W m-1 K-1.
corrigé résistance thermique R1 de cette paroi : R1=Rsi+ e1/l+ Rse= 0,13 + 0,008/1,15 + 0,04 = 0,177m2KW-1. flux thermique moyen j1 traversant cette paroi :j1 = 1/R1(qi- qe)=23/0,177=130 Wm-2. puissance thermique moyenne P1 = j1 Lh= 130*16*3=6240 W= 6,24 kW. température qiv de la face interne de la vitre : j1 = 1/Riv(qi- qiv) ; j1 Riv= qi- qiv ; qiv
= qi-
j1
Riv= 23-130*0,13 = 6,1
°C.
R2=Rsi+ 2e2/l+Rair+ Rse= 0,13 + 0,012/1,15 + 0,15+0,04 = 0,330m2KW-1. flux thermique moyen j1 traversant cette paroi :j2 = 1/R2(qi- qe)=23/0,33=70 Wm-2. puissance thermique moyenne P2 = j2 Lh= 70*16*3=3350 W= 3,35 kW. température qiv de la face interne de la vitre : j2 = 1/Riv(qi- qiv) ; j2 Riv= qi- qiv ; qiv = qi- j2 Riv= 23-70*0,13 = 13,9 °C. gain de puissance réalisée : 6,24-3,35 =2,9 soit : 2,9/6,24*100 = 46 % par rapport au simple vitrage.
|
|
Le chauffage du local concerné par la baie vitrée est assuré par une chaudière à gaz. Le gaz est essentiellement constitué par du méthane CH4.
corrigé CH4 + 2O2 = CO2 + 2H2O Quantité de matière (mol) de méthane = volume(L) / volume molaire ( L/mol)= 1000/24 =41,7 mol D'après les coefficients de l'équation : n(O2)= 2 n(méthane) =2*1000/24 =83,3 mol. Quantité de matière de diazote : 83,3 /21*79=313,5 mol Quantité de matière d'air : 313,5+83,3 =396,8 mol soit en volume : 396,8 V0
=396,8*24 =9520 L = 9,5 m3.
x = 1000 / 24 = 41,7 mol de méthane, 2 x =83,3 mol de dioxygène et 83,3*79/21 = 313,5 mol de diazote Les gaz qui sont issus de la combustion ( eau exceptée) sont le CO2 et le diazote. D'après les coefficients de la réaction, la quantité de matière de CO2 est égale à celle de méthane. n(CO2) =41,7 mol ; n(diazote) = 313,5 mol volume total des gaz issus de la combustion autres que H2O
: (41,7+313,5)*24 =8520 L= 8,5 m3.
Le pouvoir calorifique du méthane est de 4,0 104 kJ m-3 : le volume de méthane brûlé chaque seconde est donc : 5,6 / 4 104 =1,4 10-4 m3/s= 0,14 L/s. |
||

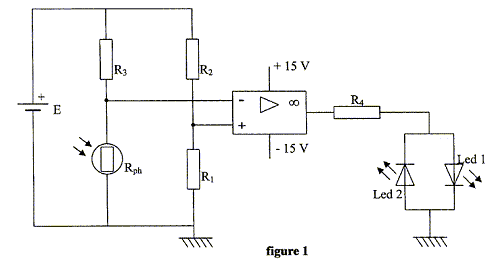

Pour le confort des usagers le gérant souhaite installer un dispositif de fermeture automatique des stores lorsque la luminosité est trop importante. I Etude du circuit de commande : le montage suivant va fixer le seuil de luminosité pour lequel on souhaite fermer les stores.. L'amplificateur opérationnel est supposé parfait; il est alimenté entre +15V et -15 V. Ses tensions de saturation sont : + Vsat = +15 v et - Vsat = -15 V. On note UE+ la tension de l'entrée non inverseuse, UE- la tension de l'entrée non inverseuse ; e = UE+-UE- la tension différentielle d'entrée. E= 9 V ; R1 = 10 kW ; R2 = 2 kW ; R3 = 10 kW ; R4 = 1 kW. Le composant sensible à la lumière est une photorésistance. Pour un éclairement maximum, la valeur de sa résistance est Rph=400 W et atteint 1MW à l'obscurité. Les deux LED en sortie de l'AO supportent une tension maximum de 5 V. La LED 1 émet dans le vert et la LED 2 émet dans le rouge.

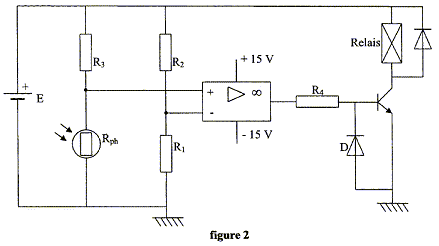

II. Etude du basculement : Le basculement de l'AO ayant lieu pour l'éclairement souhaité, il reste à étudier le dispositif de commande de fermeture des stores. La tension de sortie US de l'AO va commander la bobine d'un relais qui permettra la mise en route du moteur. On complète le montage précédent avec une diode D parfaite de tension de seuil Useuil = 0,6 V, d'un transistor NPN ( coefficient d'amplification b=50) et d'un relais. Le circuit moteur, qui permettra de manoeuvrer les stores, ainsi que les LED ne sont pas représentées.
si e négatif la tension de sortie est -Vsat = -15 V ; si e positif la tension de sortie est +Vsat = +15 V tension UE+ : soit i l'intensité du courant traversant R1 et R2. E= R1i+R2i soit i= E/(R1+R2) Or UE+ =R1i = R1 E/(R1+R2)= 10*9/12 = 7,5 V. tension UE- : même calcul UE- =RpH E/(R3+RpH). en pleine lumière : UE- = 0,4*9 / 10,4 = 0,35 V ; tension différentielle e = 7,5-0,35 = 7,15 V positive donc tension de sortie US =+15 V. La LED 1, verte est alors passante. à l'obscurité : UE- = 106*9 / 106 = 9V ; tension différentielle e = 7,5-9= -1,5 V négative donc tension de sortie US =-15 V. La LED 2, rouge est alors passante. Le résistor R4 à la sortie de
l'AO, protège les LED qui ne peuvent pas supporter une tension
supérieure à 5 V.
la tension UBE est inférieure à 0,7 V, le transistor est non passant. Cas d'un fort éclairement US=+15 V, la diode D est non passante. la tension UBE atteint la valeur 0,7 V, le transistor est passant. intensité IC du courant dans la bobine du relais : IC=b IB avec + Vsat = R4IB + UBE . R4IB =+ Vsat -UBE soit 4IB =(+ Vsat -UBE ) / R4 = (15-0,7) / 1 = 14,3 mA IC= b IB = 50*14,3 = 715 mA = 0,71 A. Lors du basculement, e=0 et les tensions aux bornes de R1 et de Rph sont égales : R1 /(R1+R2) = RpH /(R3+RpH) soit : 10/12 = RpH /(10+RpH) 10(10+RpH) = 12RpH ; 100 = 2 RpH soit RpH = 50 kW.
|
||
|
