Rayonnements
électromagnétiques, électricité, pression.
Concours ITRF Versailles
En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.
|
|
.
.
|
|
|
|
|
|
|
Rayonnements
électromagnétiques.

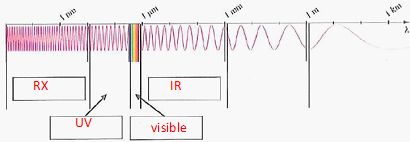

Compléter les cases réponses en précisant le nom des différents
domaines ( UV, RX, visible, IR).
Concernant les ondes électromagnétiques, quelle est la grandeur qui ne
dépend pas du milieu de propagation ? La
fréquence.
Lequel des 4 rayonnements ci-dessus est le plus dangereux pour les
êtres vivants ? Rayons X.
Pour quelle propriété ce rayonnement dangereux est-il couramment
utilisé en médecine ?
Radiographie : les rayons
X traversent la chair et sont arrêtés par les os.
Quel type de rayonnement électromagnétique émet le corps humain ? Infrarouge.
De
quel type de rayonnement électromagnétique la crème solaire nous
protège-t-elle ? UV.
Citer
un exemple de lampe utilisée en TP pour produire des spectres de raies.
Lampes à vapeur de sodium
ou à vapeur de mercure.
Qu'observe-t-on lorsque la lumière solaire traverse un prisme de verre ? Quelle est la couleur de la
lumière la plus déviée ?
On observe un arc en ciel à la sortie du
prisme( phénomène de dispesrion ), le bleu est plus dévié que le rouge.
Electricité.

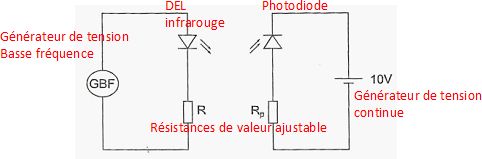

Un adjoint de laboratoire souhaite tester les plaquettes émettrice et
réceptrice infrarouge qu'il vient de retrouver dans un tiroir. Il
réalise le montage suivant à légender.
|
| .
. |
|
|

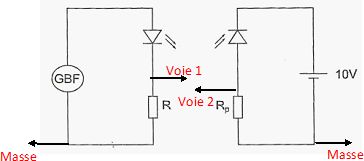

Préciser les branchements d'un
oscilloscope permettant de visualiser sur la voie 1 le signal aux
bornes de R et sur la voie 2 le signal aux bornes de Rp.

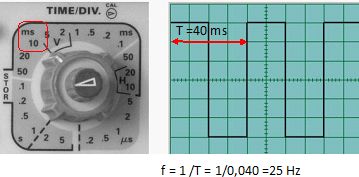

L'oscillogramme
obtenu sur la voie 1 est représenté ci-dessous. Calculer la fréquence
de ce sigal.
|
.
|
|
Pression.
Donner l'expression p d'un fluide exerçant une force F sur une surface
S.
p = F / S ; p en pascal,
F en newton et S en m2.
Quel appareil permet de mesurer la pression qui règne dans un récipient
fermé contenant un gaz ? Manomètre.
L'eau pure a une température d'ébullition de 100°C au niveau de la mer
et de 86°C au sommet du mont Blanc. Expliquer l'intérêt d'un
auto-cuiseur.
L'auto-cuiseur
permet de cuire les aliments sous pression. La cuisson est plus
rapide car elle s'effectue à une température supérieur à 100°C, tout en
conservant les qualités des aliments.
Un ballon de
baudruche est placé sous une cloche à vide. On met en route la pompe
qui aspire l'air de la cloche. Comment varie la pression p qui règne à
l'intérieur du ballon et son volume V ?
La pression p diminue et
le volume V augmente.
Sécurité.
Donner la signifiaction du pictogramme suivant.
 Gaz
sous pression.
Quelles
règles de sécurité faut-il respecter pour les bouteilles de gaz sous
pression ?
Bouteille fixée
solidement au mur ; utiliser un diable pour déplacer la bouteille.
Quelle est la couleur du fil de masse d'un appareil
électrique ? Jaune et vert.
En cas de feu, choisir
un moyen d'extinction le plus adapté au feu considéré. Répondre par une
seule croix dans la case choisie pour chaque type de feu.
|
eau
|
extincteur
à poudre
|
sable
|
extincteur
à CO2
|
couverture
|
Feu
de papier
|
X
|
|
|
|
|
Feu
électrique
|
|
|
|
X
|
|
Feu
d'hydrocarbures
|
|
X
|
|
|
|
Feu
de métal
|
|
|
X
|
|
|
Feu
de vétement sur une personne
|
|
|
|
|
X
|
.
|
|
|
