   Moteur à courant continu, pont mixte : bac STI électrotechnique 2012.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.


. .


.


Moteur à courant continu.
Le broyeur est équipé d’un moteur à courant continu alimenté à partir du réseau via un transformateur et un redresseur commandé.
Le moteur utilisé est à excitation indépendante et constante.
L’inducteur absorbe ainsi une puissance constante Pexc = 830 W. La résistance d’induit vaut R = 0,71 ohm.
On suppose que la charge entraînée par le moteur impose un couple de moment constant quelle que soit la vitesse.

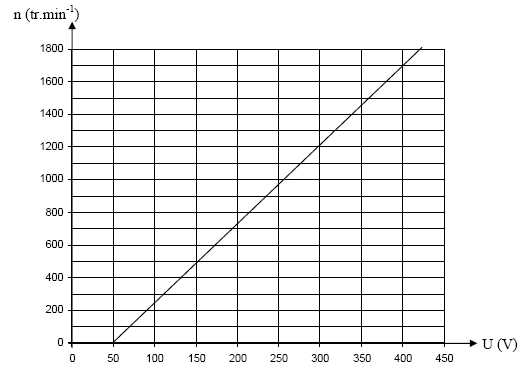

On donne la courbe n = f(U) obtenue lorsque le moteur absorbe un courant d’induit d’intensité nominale IN = 70 A (où n est la fréquence de rotation du moteur et U la tension d’alimentation d’induit).
Quel est le rôle du circuit inducteur ?
L'inducteur crée un champ magnétique.
Sous quelle forme l’énergie électrique absorbée par l’inducteur est-elle intégralement transformée ?
L'énergie électrique est transformée en énergie thermique ( effet Joule ).
Quel nom donne-t-on à la partie du rotor sur laquelle viennent frotter les balais, permettant ainsi l’accès aux conducteurs de l’induit ?
Le collecteur.
Représenter le modèle électrique équivalent de l’induit du moteur en régime permanent (on y fléchera et nommera toutes les grandeurs électriques utiles). En déduire la relation entre ces grandeurs.

UM = E +RIN.
UM : tension en volt ; E : force contre électromotrice (V) ; R : résistance de l'induit (ohm) ; IN : intensité (A).
Déterminer graphiquement  la tension dite de « démarrage » Ud. Justifier, par le calcul, la valeur obtenue.

Au démarrage n =0, E =0 et Ud =RI = 0,71*70 = 49,7 ~ 50 V.
Pour U = 400 V, calculer, pour le moteur en charge nominale :
la force électromotrice E.
E = U-RIN =400-0,71*70 = 350 V.
la puissance électromagnétique Pem ;
Pem = EIN =350*70 =24,5 kW.
 La fréquence de rotation du moteur en rad.s-1.
Le graphe indique pour u = 400 V : n = 1700 tr/min.
w = 2 p n/60 = 2*3,14*1700/60 =178 rad/s.
Le moment du couple électromagnétique Tem :
Tem = Pem / w = 24,5 103 /178 =137,64 ~138 N m.
Le moment du couple utile Tu sachant que le moment du couple de pertes du moteur vaut Tp = 6 N.m.
Tu = 138-6 =132 N m.
 La puissance utile Pu ;
Pu = Tu w = 132*178 =23,5 W
Le rendement h du moteur.
h = Pu / (Pa +
Pexc)=  Pu / (U IN +Pexc)= 23,5 103 / (400*70 + 830) =0,815 ~0,82 (82 %).

.






Le circuit d’alimentation de l’induit est représenté sur la figure ci-dessous.


 Le courant dans le moteur est considéré constant.
On visualise les grandeurs u2 et i2 sur un oscilloscope en utilisant une sonde de tension différentielle de rapport 1/200 et une pince de courant de sensibilité 100 mV/A.
L’oscillogramme obtenu est donné.
Déterminer la valeur efficace U2 de la tension u2.

U2 =Umax *200 /2½ =3,5*200/1,414 = 495 V.
Sachant que, par rapport au fonctionnement à vide, la chute de tension au secondaire du transformateur est de 20 V, calculer le rapport m de transformation du transformateur.
(495+20) / 230 = 2,24.
Le redresseur commandé est un pont mixte. Justifier cette affirmation en s’appuyant sur l’une des courbes de l’oscillogramme.

Le redresseur commandé utilisé est un pont mixte : on reconnaît sur la courbe représentant de i (voie Y2) des phases de roue libre (i = 0) qui n'existent pas avec un pont tout thyristor.

Quel est le rôle de la bobine placée en série avec l’induit du moteur ?
Bobine de lissage du courant.
Déterminer l’angle de retard à l’amorçage q des thyristors.
q = 2p/10 = 0,63 rad.
 Représenter, l’oscillogramme obtenu lorsqu’on visualise les grandeurs uC et iC à l’aide de la sonde et de la pince précédentes.

 Déterminer la valeur moyenne IC de l’intensité du courant absorbé par le moteur.
<IC> = 1,4*5 / 0,100 = 70 A.
 Déterminer la fréquence de la tension uC.
T correspond à 5 divisions soit 10 ms = 0,010 s ; f = 1/T = 1/f = 100 Hz.
Calculer la valeur moyenne <uC> de cette tension sachant qu’elle est donnée par la relation : <uC> > =
U2max/ p ( 1 +cosθ).
<uC>  =700 /3,14 (1+cos0,63) = 400 V.
Avec quel appareil peut-on mesurer cette valeur moyenne ? Quel mode doit-on utiliser ?
Voltmètre numérique en position DC.
Dans quel sens (croissant ou décroissant) faut-il modifier l’angle de retard à l’amorçage si l’on veut ralentir le moteur ?
Il faut diminuer
<uC>, donc diminuer cos q ; il faut donc augmenter q.
