Formation d'images : bac L France 2010


. .


Document 1.
L'oeil normal ne requiert aucune correction pour la vision de loin et la vision de près.
L'image d'un objet éloigné se forme sur la rétine. La vision est donc nette sans effort pour les objets éloignés. Ceci est lié au fait que la rétine se situe dans le plan focal du couple cornée-cristallin pour les objets éloignés observés.
L'image d'un objet plus proche va solliciter un effort du cristallin pour ne pas être perçue comme floue. Cette mise au point est effectuée de façon automatique : le cristallin se déforme légèrement et prend une forme plus convexe. De ce fait sa puissance optique augmente et permet de voir net un objet situé à une distance rapprochée. En cas de presbytie, cet effort est insuffisant et la vision devient floue de près, gênant certaines activités comme la lecture, la couture...
Un oeil myope est un oeil trop long vis à vis de la puissance optique de la cornée et du cristallin. L'image d'un objet éloigné se forme en avant de la rétine.
L'hypermétropie est induite par la longueur axiale insuffisante. L'image d'un objet éloigné est défocalisée spontanément en arrière de la rétine. L'image perçue est floue.
D'après le site internet du Dr Gatinel - chirurgien ophtalmologiste.

La déviation de la lumière lorsqu'elle pénètre dans l'oeil est-elle due au phénomène de réfraction, réflexion ou de diffusion ?
L'ensemble cornée-cristallin est assimilable à une lentille convergente.






Un oeil normal a un diamètre d'environ 23 mm et donc une distance focale f = 23 mm lorsqu'il observe un objet éloigné.
Quelle est la relation entre distance focale et vergence ? Indiquer les unités de chaque grandeur.
La distance focale s'exprime en mètre ; la vergence s'exprime en dioptries ( d).
La vergence est l'inverse de la distance focale exprimée en mètre.
En déduire la vergence d'un oeil normal observant un objet éloigné.
f = 23 mm = 2,3 10-2 m ; vergence C = 1 / f = 1 /
2,3 10-2 =43,48 ~43 d.



Dans le texte du document 1, le Dr Gatinel parle de mise au point pour observer un objet proche.
Cette mise au point réalisée par le cristallin porte un autre nom, le citer.
le cristallin accommode : accommodation.
Pour réaliser cette mise au point le cristallin devient-il plus ou moins convergent ?
Le cristallin devient plus convergent.
En déduire si la distance focale augmente ou diminue et si la vergence augmente ou diminue
.
La distance focale diminue et en conséquence la vergence augmente.

Dans le document 1, le Dr Gatinel parle de puissance optique.
Déduire des réponses précédentes si cette puissance optique correspond à la vergence ou à la distance focale.
" sa puissance optique augmente" : la puissance optique correspond donc à la vergence.
Le schéma suivant représente un oeil normal observant un objet proche. La lentille modèlise l'ensemble cornée cristallin.
Compléter le schéma en poursuivant les tracés des deux rayons lumineux issus de B et positionner le foyer image F' de la lentille.


Recopier la ( les) bonnes) réponse(s).
- l'hypermétropie est due à un ensemble cornée - cristallin trop peu convergent. Vrai.
L'image se forme derrière la rétine.
- l'hypermétropie est due à un ensemble cornée - cristallin trop convergent.
Faux.
- la myopie est due à un ensemble cornée - cristallin trop  peu convergent. Faux.
- la myopie est due à un ensemble cornée - cristallin trop convergent. Vrai.
L'image se forme devant la rétine.
Un oeil myope est-il corrigé avec une lentille convergente ou divergente ?
Un oeil myope trop convergent est corrigé avec une lentille divergente.







Document 2.
La procédure désignée par le terme LASIK, consiste à modifier à l'aide d'un laser la forme de la surface de l'oeil pour en modifier la puissance optique. La forme de l'ablation du tissu dépend de la correction voulue.
Dans le cas de la myopie, un total de 60 à 130 microns doit en général être enlevé au centre de la cornée sur un diamètre de 5 à 7 mm pour corriger les myopies de -1 à -2 dioptries. Après l'intervention le centre de la cornée est devenu plus plat.
Pour les myopies fortes ( au delà de -10 dioptries), on fait appel à des techniques de chirurgie additive, au cours desquelles on implante une lentille de contact intra-oculaire. Selon les cas, cette dernière est fixée en avant de l'iris, sur l'iris ou encore entre l'iris et le cristallin.
Ces chirurgies permettent de supprimer le port de lunettes dans la vie courante dans 90 % des myopies faibles à moyennes, certes, mais seulement 70 % des cas plus importants. Souvent une paire de lunettes, reste nécessaire pour assurer une vision optimale. De plus, à partir de 40 ans, une paire de lunettes de lecture est la plupart du temps indispensable.
D'après les sites internet du Dr M Assouline, chirurgien ophtalmologiste et visilab.ch.

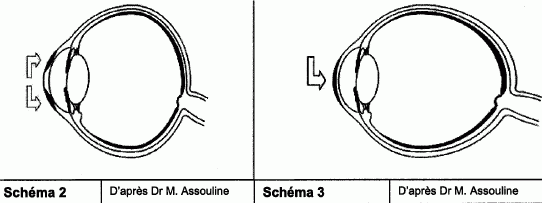

Indiquer lequel des schémas 2 ou 3 correspond à la correction d'un oeil myope ? Justifier.
Les parties fléchées correspondent aux zones concernées par l'ablation.

" un total de 60 à 130 microns doit en général être enlevé au centre de la cornée sur un diamètre de 5 à 7 mm" ; schéma 3.








Légender le schéma 4.

Pourquoi après 40 ans, une paire de lunette de lecture est la plupart du temps indispensable ?
En cas de presbytie, cet effort ( l'accommodation ) est insuffisant et la vision devient floue de près.
