Le téléscope de Newton

d'après bac Réunion 2005.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.



. .
.
.


le téléscope

Caractéristiques :Télescope 114/900

Référence : T41

Télescope Newton à miroir alumine, sur monture équatoriale pour toutes observations : lunaires, planétaires, stellaires.

Diamètre 114mm ; Focale 900mm ; deux oculaires: 6mm et 20mm

Grossissements 45x, 150x,

Monture équatoriale avec flexibles, motorisable, trépied aluminium.

Comment ça marche ?

Le télescope est un système optique conçu pour l'observation des astres. Le télescope que vous avez acheté s'appelle un télescope réflecteur type Newton. C'est un tube ouvert à une extrémité avec un miroir courbe à l'autre.

Les rayons lumineux rentrent par l'extrémité ouverte du tube et viennent frapper le miroir courbe appelé "miroir principal".

Les rayons réfléchis par ce miroir viennent ensuite en frapper un second appelé " miroir diagonal" (miroir secondaire)

Ce petit miroir plan, placé au centre du tube à 45 degrés, renvoie l'image formée par le miroir principal, sur le côté où on l'observe avec l'oculaire qui joue le rôle de loupe.

Par suite de la courbure du miroir principal, les rayons de lumière sont courbés pour se concentrer en un point. Le miroir principal d'un télescope doit être poli exactement selon la courbure appropriée afin de garantir le point focal correct. Il est très important que les deux miroirs soient dans le bon alignement pour obtenir les meilleurs résultats. (A vérifier régulièrement)

Ce télescope est muni d'une monture équatoriale qui permet le déplacement du tube et donc l'observation d'un astre dans toutes les directions.

Partie A : Questions sur la notice :

  1. Nommer sur votre copie les éléments optiques légendes 1, 2, 3 sur le schéma de la notice.
  2. Que signifient les indications : Diamètre 114 mm, Focale 900 mm ?
  3. Quel est le nom de la grandeur dont on donne la valeur en mm avec chaque oculaire ?
  4. Dans la phrase suivante". Par suite de la courbure du miroir principal, les rayons de lumière sont courbés pour se concentrer en un point "
    - Que représente ce point pour le miroir principal ?
    - Le mot " courbés " employé à propos des rayons lumineux est impropre. Expliquer ce que veut dire l'auteur de la notice en l'utilisant.

Partie B : Analyse du fonctionnement :

Modélisation du télescope de Newton :

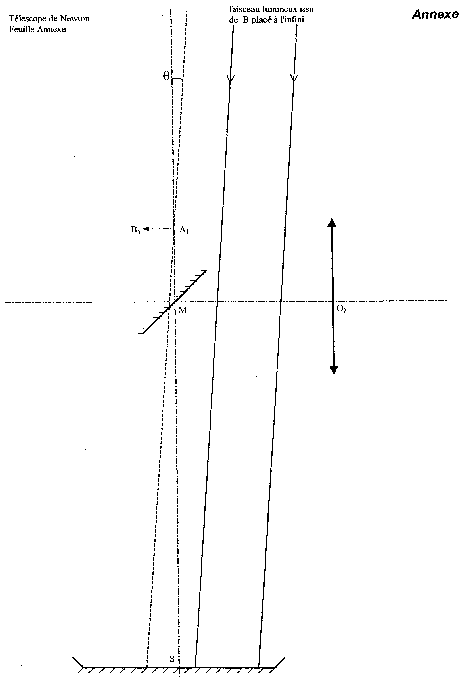

Les notations utilisées dans les questions suivantes font référence au schéma de la feuille annexe à consulter, à compléter et à remettre avec la copie. Ce schéma ne respecte pas les dimensions.

Dans tout l'exercice, nous modéliserons :

o le miroir principal par un miroir sphérique de sommet S et de foyer F'1 ;

o l'oculaire par une lentille mince convergente de centre optique O2 et de focale f'2 et dont l'axe optique est perpendiculaire à celui du miroir principal ;

o le miroir secondaire par un miroir plan dont le milieu M est placé sur l'axe optique du miroir principal et sur l'axe optique de l'oculaire.

1- Formation des images:

Le télescope est pointé vers un astre. On assimilera l'astre à un objet (AB), situé à l'infini et vu sous l'angle apparent q, le point A étant situé sur l'axe du miroir principal. Le miroir principal donne de l'objet (AB) une image (A1B1).

  1. Dans le télescope "114/900", quelle est la valeur de la distance A1S ? Justifier brièvement.
  2. (A1B1) joue le rôle d'objet pour le miroir secondaire qui en donne une image (A2B2); construire sur le schéma de la feuille annexe à remettre avec la copie, l'image (A2B2). Justifier brièvement.
    (A2B2) est examinée à travers l'oculaire qui en donne une image définitive (A'B') à l'infini.
  3. Placer les foyers image F'2 et objet F2 de l'oculaire pour que l'image définitive soit rejetée à l'infini.
  4. Construire deux rayons émergents de l'oculaire et issus de B2.
  5. Construire, à travers la totalité de l'instrument, la marche du faisceau lumineux issu de B et limité par les deux rayons incidents fléchés.

2 - Grossissement :

L'observateur qui regarde dans le télescope voit l'image définitive sous l'angle q'. On définit le grossissement dans le cas d'une vision à l'infini G = q' /q ; q et q' sont exprimés en radian.

  1. Établir que G est aussi égal au quotient de la distance focale du miroir principal par celle de l'oculaire (les angles sont petits : sinq voisin tan q voisin q (rad)).
  2. Quel oculaire doit-on choisir pour que le grossissement soit 150x






corrigé
(1) miroir sphérique principal concave ; (2) miroir plan secondaire ; (3) oculaire( lentille convergente).

Diamètre 114 mm : diamètre du miroir sphérique principal

Focale 900 mm : distance focale du miroir sphérique concave.

Grandeur dont on donne la valeur en mm avec chaque oculaire : distance focale image.

Ce point est le foyer principal objet du miroir principal.

Le mot " courbés " employé à propos des rayons lumineux est impropre :

tout rayon passant par le centre C du miroir concave n'est pas dévié, il revient sur lui même.

tout rayon passant par le foyer F'1 est réfléchi parallèlement à l'axe optique principal du miroir.

tout rayon passant par le sommet O1 du miroir est réfléchi symétriquement par rapport à l'axe optique principal du miroir.


A1S est la distance focale du miroir sphérique soit 900 mm : l'étoile étant à l'infini, son image se forme au foyer du miroir principal.

(A1B1) joue le rôle d'objet pour le miroir secondaire qui en donne une image (A2B2) : (A1B1) et (A2B2) sont symétriques par rapport au plan du miroir secondaire.

l'image définitive (A'B') est rejetée à l'infini : (A2B2) joue le rôle d'objet pour l'oculaire ; (A2B2) se trouve dans le plan focal objet de la lentille jouant le rôle d'oculaire ; F2 est confondu avec A2 et F'2 est le symétrique de F2 par rapport à O2.

grossissement : triangle O2F2B2 : tan q' = A2B2/O2F2 soit q' voisin A2B2/f'2.

triangle SHA1 : tan q = SH /SA1 soit q voisin SH /SA1.

or d'après la construction de la figure SH= A1B1

et A1B1=A2B2 ( symétrie par rapport au miroir plan)d'où q voisin A2B2 /f'1.

G= q' /q =f'1/f'2.

si G = 150 et f'1= 900 mm alors f'2= f'1/ G= 900/150 = 6 mm.
