Chaîne de transmission de l'information, bac S Asie 2017 .


En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.





La chaîne de transmission de l’information est, de manière simplifiée, constituée d’un émetteur, d’un canal de transmission et d’un récepteur.
La propagation des signaux peut se faire selon deux types :
- propagation libre : la propagation est libre lorsque les informations sont transmises sans dispositif de guidage ;
- propagation guidée : la propagation guidée nécessite un guide d’onde qui contraint l’onde à se propager selon un certain chemin.
Dans cet exercice, la partie A s’intéresse à la transmission du signal puis la partie B à sa réception. Les deux parties A et B sont indépendantes.
Partie A : transmission de l’information.
1. Transmission de l’information via un câble coaxial
Le montage photographié ci-dessous permet d’étudier la propagation de signaux électriques
le long d’un câble coaxial.

Un générateur de fonctions (GBF) délivrant une tension de fréquence fondamentale proche
de 1 MHz est relié à un câble coaxial de longueur ℓ = 40,00 ± 0,05 m (la longueur ℓ tient
compte de la longueur des fils de connexion utilisés).
Un oscilloscope numérique permet de visualiser :
- sur la voie 1, la tension ue(t) à l’entrée du câble
- sur la voie 2, la tension us(t) à la sortie du câble (voir l’oscillogramme ci-après).
La platine de montage permet de relier la sortie du câble coaxial à l’oscilloscope.
1.1 Dans l’expérience précédente, identifier l’émetteur, le canal de transmission, le type
de transmission et le récepteur.
L'émetteur est le GBF ; la transmission est guidée par le câble ; le récepteur est l'oscilloscope.

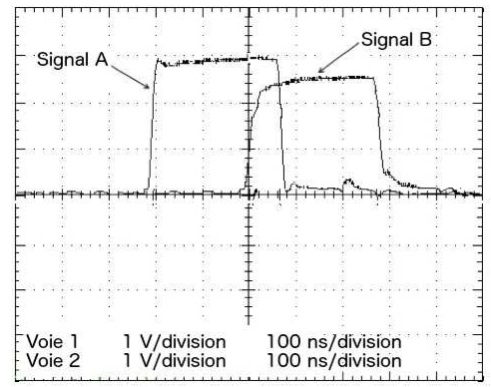

On obtient l’oscillogramme ci-dessous :

....

.....

1.2 Identifier à partir de l’oscillogramme le signal correspondant à la tension d’entrée du câble et celui correspondant à la tension de sortie. Justifier la réponse.
Du fait de l'affaiblissement du signal dans le câble, l'amplitude du signal de sortie ( signal B) est inférieure à celle du signal d'entrée ( signal A).
De plus le signal de sortie est en retard sur le signal d'entrée.
1.3 Déterminer la durée de propagation t du signal dans le câble.
Le signal de sortie est en retard sur le signal d'entrée d'environ 2 divisions soit 2,0 102 ns.
1.4 On estime que la lecture sur l’oscillogramme s’effectue avec une incertitude absolue
correspondant à la plus petite graduation. En déduire l’incertitude U(t) sur la détermination de la durée de propagation.
U(t) =20 ns ; t = 2,0 102 ± 20 ns.
1.5 Calculer la vitesse de propagation v du signal dans ce câble.
 v= l / t = 40,0 / (2,0 10-7) = 2,0 108 m /s.
1.6 La relation permettant de calculer l’incertitude U(v) sur la vitesse est :
U(v) = v [ (U(l) / l)2 +(U(t) / t)2 ]½.
où U(ℓ) représente l’incertitude sur la valeur de ℓ.
Montrer que l’une des incertitudes relatives peut être négligée.
Déterminer alors un encadrement de la vitesse v.
.
U(t) / t = 20 / 220 = 9,1 10-2.
U(l) / l) )=0,05 /40 =1,25 10-3 négligeable devant 9,1 10-2.
U(v) ~ v U(t) / t ~2,0 108 x 9,1 10-2 = 1,8 107 m /s ~0,2 108 m /s.
v = (2,0 ±0,2) 108 m /s.
1.7 La vitesse théorique de propagation d’un signal le long d’un câble coaxial peut être
calculée à l’aide de la relation suivante : vth =c / er½.
Dans cette relation, c = 3,00 × 108 m.s-1 est la célérité des ondes électromagnétiques dans
le vide et
er une grandeur appelée permittivité diélectrique relative de l’isolant situé dans le
câble coaxial. Pour le câble utilisé dans cette expérience,
er = 2,1. Calculer vth.
vth =3,00 108 / 2,1½~2,1 108 m /s.
1.8 La valeur de la vitesse expérimentale est-elle acceptable ? Justifier à l’aide des
réponses précédentes.
vth appartient à l'intervalle [1,8 108 ; 2,2 108].
La valeur de la vitesse expérimentale est acceptable.




2. Affaiblissement du signal.
Lors de la transmission, le signal subit un affaiblissement qui est évalué par le coefficient
d’atténuation linéique α de la transmission.
α = 20 / l log(Ue / Us)
avec :
- α en dB.m–1 ;
- ℓ : longueur du câble en m ;
- Ue : amplitude de la tension à l’entrée du câble en volt ;
- Us : amplitude de la tension à la sortie du câble en volt.
Référence des câbles:
RG-174/U, a = 0,08 ; RG
-188A/U, a = 0,04 ; RG-58C/U, a = 0,023 ; RG-59/BU, a = 0,014.
Parmi les câbles référencés, proposer un câble compatible avec les résultats de l’expérience. Étant donné la précision sur les mesures, que peut-on dire de cette méthode ?
Ue = 2,9 V ; Us = 2,4 V ; a = 20 /40 log(2,9 / 2,4) = 0,041 dB m-1.
Il s'agit du câble
RG -188A/U.










Partie B : réception du signal.
Un microphone est un dispositif permettant de convertir une onde sonore en signal électrique. Un système d’acquisition muni d’un convertisseur 12 bits, relié à un ordinateur, permet de prélever la tension aux bornes du microphone.
L’acquisition a été réalisée sur le calibre -0,5V/+0,5V. Elle a duré 30 ms avec 2000 points de mesure.
 On a représenté le signal analogique à la sortie du microphone entre 0 et 225 μs. Le signal est appliqué à l'entrée du convertisseur.
Le pas d’un convertisseur (plus petite variation de tension que le convertisseur puisse mesurer) se calcule à l’aide de la relation
 p = ΔU /2n
- ΔU = Umax - Umin la plage de mesures ;
- n le nombre de bits du convertisseur.
La fréquence d’échantillonnage est le nombre de mesures effectuées par seconde.
1. Calculer le pas du convertisseur.
Umax = 0,5 V ; Umin = -0,5 V ; p =(0,5+0,5) / 212 ~ 2,44 10-4 V = 0,24 mV.
2. Calculer la fréquence d’échantillonnage puis en déduire la période d’échantillonnage Te.
2000 points de mesures en 30 ms soit 2000 / 0,030 ~6,7 104 Hz.
Te = 0,030 / 2000 = 1,5 10-5 s ( 15 µs).
3. Représenter sur la courbe donnée , toutes les valeurs du signal après échantillonnage entre les dates t = 0 μs et t = 60 μs. Pour simplifier, on prendra un pas de 0,25 mV.

4. Proposer une amélioration, avec le même matériel, pour obtenir un signal échantillonné de meilleure qualité.
Augmenter la fréquence d'échantillonnage.

.
