QCM : pendule électrostatique, ondes sur une corde, concours kiné Berck 2013.

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.






Pendule électrostatique.
On réalise un pendule électrostatique en reliant une sphère métallique de masse m, à l'extrémité d'un fil inextensible, de masse négligeable et de longueur L. l'extrémité supérieure du fil est fixée en un point P. La sphère métallique, de petite dimension sera considérée comme ponctuelle et portant la charge q.
On place la shère métallique entre les armatures verticales A et B d'un condensateur plan non chargé.
la distace des armatures est AB = d. La sphère métallique se trouve alors en O, situé à égales distances des armatures A et B. On applique une tension UAB entre les armatures A et B. Il règne un champ électrostatique entre les armatures.
 Le pendule prend une position d'équilibre, en s'écartant de la verticale d'un angle a et la sphère se situe en M.
Données : la direction du champ électrostatique est perpendiculaire aux armatures et le sens de ce champ va de l'armature positive vers l'armature négative. La valeur du champ est E = |UAB| / d.
UAB = 1,0 kV ; q = -15 µC ; L = 25 cm ; d = 12 cm ; m = 27 g ; g = 9,81 m s-2.
Déterminer les coordonnées xM, yM du point M ( en cm ). (-10,7 ; 2,4 ) ; (-10,7 ; 3,8 ) ; (0, 0 ) ; (10,7 ; 2,4 ) ; (10,7 ; 3,8 ) ; aucune réponse exacte ).

tan a = 15 10-6 *1000  /(0,027*9,81*0,12) =0,472 ; a =25,26°.
xM =-25 sin 25,26 = -10,7 cm ; yM = 25(1-cos25,26) =2,4 cm.
Remarque : d = 12 cm, l'abscisse -10,7 cm ne peut pas être atteinte.


.


Onde sur une corde.
La lame métallique d'un vibreur, fixé à l'extrémité O d'une corde tendue horizontalement, génère une onde progressive sinusoïdale de fréquence f. L'onde se propage le long de la corde avec une célérité v. A l'autre extrémité de la corde, on a installé un dispositif anti-réflexion. Le graphique 1 donne les variations de l'ordonnée du point O en fonction du temps et le graphe 2 représente l'aspect de la corde à un instant t1. L'origine des abscisses correspond au point O.

Parmi les affirmations suivantes, combien y en-a-t-il d'exactes ?
- La fréquence de l'onde est f = 100 Hz. Faux.  Graphe 1 : période T = 0,1 s ; f = 1T = 1/0,1 = 10 Hz.

- La longueur d'onde est égale à l = 20 cm. Faux. Graphe 2, 4 l = 0,6 m ; l = 15 cm.
- La célérité de l'onde est v = 1,5 m/s. Vrai. v = l f =0,15*10 = 1,5 m/s.
- L'amplitude du mouvement de O est égale à 4 cm. Faux. Amplitude  = 2 cm.
- L'onde est une onde mécanique, périodique, transversale. Vrai.




On propose ci-dessous différentes valeurs pour t1 dont certaines ne sont pas possibles.
a =50 ms ; ß =100 ms ; g = 150 ms ; d = 200 ms ; e =250 ms.
Indiquer parmi les valeurs ci-dessous, celles qui ne peuvent pas correspondre à cet instant t1
(a ; ß) ; ( a ; g ) ; ( ß ; g ) ; ( ß ; d ) ; ( a ; e ) ; aucune  réponse exacte.
yO(t) = 2 sin (2pft) =2 sin (20 pt) yO en cm et t en seconde.
yO(t1) = 0 ;
sin (20 pt1) =0 ; 20 pt1 = k p avec k entier positif.
t1 =k /20 = 0,05 k seconde ; k=0, t1 = 0 s = 0 ms ; k = 1, t1 = 50 ms ;  k = 2, t1 = 100 ms ; k = 3, t1 = 150 ms ; k = 4, t1 = 200 ms. k = 5, t1 = 250 ms.

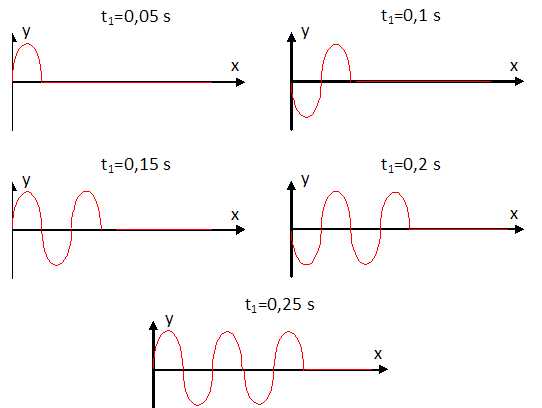

Aspect de la corde aux différents instants t1 proposés :


Aucun des couples proposés ne correspond au graphique 2.
